创新不只是活着，在AEC技术产业却依然在不断增长，在技术更新今年的收集证据。我们有新版本的一些流行的应用包括vectorworks，想法，drofus，iesve，SDS / 2，和twinmotion；新的集成如Navisworks和运软公司与vectorworks irisvr，扩展他们的能力，使他们更强大；以及一系列的各种新的解决方案深水领域包括来自Allegion，BSD speclink云，BIM与扫描autocorr，bim.aero，从软件bimserver.center莎草。总的来说，他们跨越了一个广泛的学科和过程工程包括BIM、分析、可视化、对象、规范、数据管理、协同、激光扫描、和基础设施设计。
BIM
本月早些时候，Vectorworks发布了其产品系列的2019版本，包括其核心2D和3D建模平台、Vectorworks以及多学科应用，如建筑设计师、景观设计的Landmark、用于设置/照明设计的Spotlight和Rend用于渲染的ErWorks.由于Vectorworks图形模块中的多核支持、新的层和类搜索和过滤选项以及改进的图像，基础平台的增强反映在所有学科应用程序中，包括显著更快的工作流和改进的软件性能。E编辑（图1）。Vectorworks Architect中特定于AEC的改进包括3D站点模型造型、使BIM对象在2D图中以不同细节级别显示的能力，以及增强的OpenBIM互操作性。

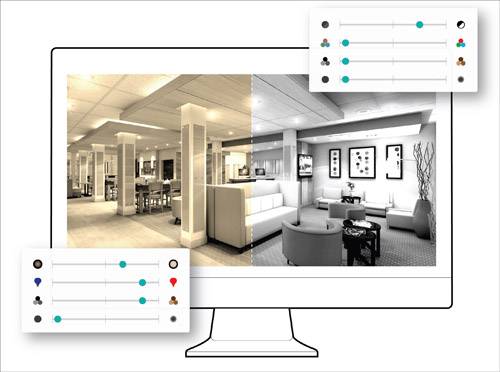

图1 在Vectorworks内部主流化图像编辑，避免将图像导出到其他编辑应用程序，如Photoshop或Illustrator。
一个BIM应用的另一个新版本的发布，从4M，基于流行的IntelliCAD开发BIM应用包括建筑设计和建筑服务fine-mep套件的想法。它将推出新的想法的产生（19节），它的主要功能包括一个更名的接口，使它更容易和更直观的使用，质量好的效果图，与其他BIM软件更好的兼容性改进国际进出口，和新的对象库。也有几个模型的改进，如改变任何实体的BIM特征从属性面板，也可以用来作为一个过滤器来选择具体的实体的能力（图2），并提供解决所有的BIM实体变化图形改变他们的尺寸、方向等。

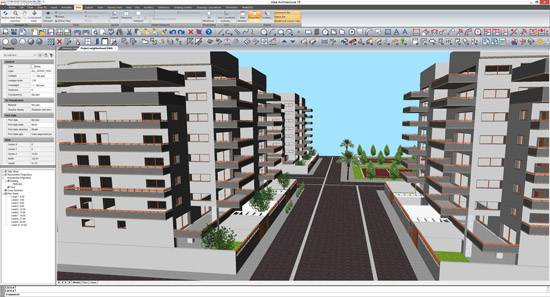

图2 IDEA V.19中更新的接口和属性面板

分析
在能源分析方面，IES发布了2018年版本的虚拟环境（VE）工具集，其中包括一些新特性和对其建筑性能仿真能力的改进。新的并行模拟模式特性允许模拟速度提高10倍，可以选择按可用核数或月数划分模拟（图3）；一旦划分的模拟完成，它们将自动结合到一个模拟re中。闷闷不乐。有新的增强以支持ASHRAE 90.1和NECB（加拿大国家能源编码用于建筑）导航器标准。其他改进包括新的VRF(可变制冷剂流量)能力、新的DHW(家用热水)特性、负载计算和日光模拟的改进、太阳能遮阳控制的增强、对高浓度光伏的支持、BIM导航器的改进，以及D模型查看器等。

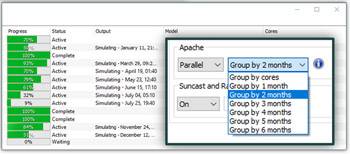

图3 IESVE 2018中新的并行仿真模式特征可以显著加快仿真速度。

对于结构分析，SDS/2，这是Nemetschek两年前获取的完整的详细解决方案，现在包括与Autodesk合作开发的名为SDS/2Connect的Revit钢连接设计功能。SDS/2Connect可作为Revit的低成本外接程序使用，它自动设计Revit环境中的连接，允许结构工程师和制造商设计、进行代码检查分析，并将钢结构设计扩展到BIM工作流程中的制造（图4）。不像其他可用于在Revit中设计连接的结构细节解决方案——其自己的连接设计功能有限——SDS/2Connect Revit外接程序即使在没有主SDS/2应用程序的情况下也能够使用，这使得它独一无二，并且与任何使用Revit进行结构性设计的人都相关。详述。

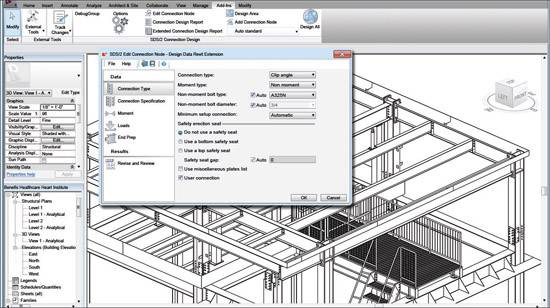

图4 SDS／2连接插件将应用程序的钢铁连接设计功能引入ReVIT中

BIM对象和规格
拥有30多个品牌的全球公开贸易公司Allegion已加入BIM运动，其产品不仅仅由BIM模型制造，用于类似o.产品制造商，但更大的技术提供。这是Overtur，它是一组基于云的工具，用于项目团队成员在规范以及门和开口的安全设计方面进行协作。这些工具为BIM和非BIM项目提供了集中地捕获和维护门硬件需求和决策。Overtur通过架构师的输入进行设计，提供了几个应用程序（或“应用程序”）来完成各种任务，例如直接从BIM模型上传门数据、日程和计划；在线环境中检查设计以捕获关于项目的决策和要求硬件（图5）；向Allegion和从Allegion传输门数据，包括电气要求，以减少错误并改进门硬件的协调；以及图形跟踪和审查开口和硬件选择的重要变化。

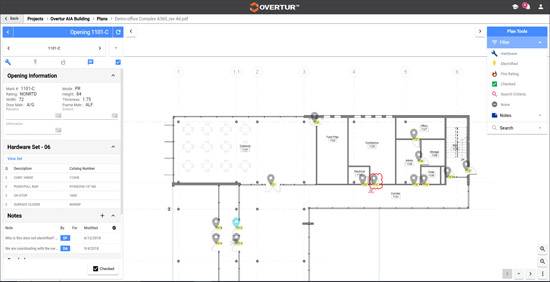

图5 详细介绍了Overtur某门的设计，包括其硬件。

BIM对象和规范领域的另一个发展来自BSD（BuildingSystemDesign），一家规范公司，于2010年被CSI（Construction Specifications Institute）收购。它的主要产品是SpecLink-E，用于规范编写和生产，并且它刚刚推出了配套产品SpecLink Cloud，顾名思义，它把所有规范数据移动到云中，使得项目团队更容易共享和协作构建项目指定操作。可以从任何支持浏览器的设备访问、检查和评论项目，并且可以设置角色管理来控制谁可以访问信息（图6）。SpecLink Cloud还将规范与Revit模型链接起来，这允许用户随着设计的发展而可视化更改，评估它们的影响，并自动同步规范和模型中的更改。它还允许用户查看嵌入的BIM对象数据并访问沉浸式3D演练，而不需要额外的Revit许可证或培训。

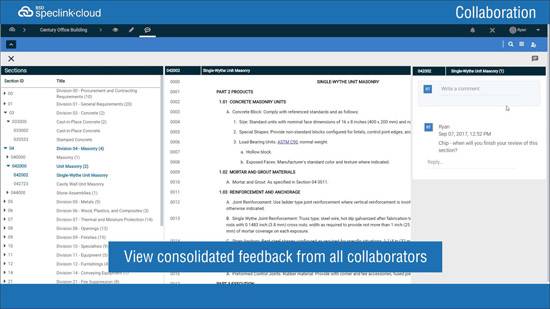

图6 基于BSD Stink Link的云协作规范。

可视化
现在，随着更好的耳机和软件增强的引入，VR（虚拟现实）技术变得越来越主流，使得沉浸体验不再那么起伏不定，像IrisVR这样的专注于AEC行业VR的公司也在加大开发力度。即将发布的IrisVR的Prospect应用程序用于沉浸式设计审查和协作——它已经与3D设计应用程序（如Revit、Rhino、SketchUp等）集成——包括与Navisworks的beta集成，该集成允许将Navisworks模型带入VR，其中一次点击（图7）。因此，除了使用VR进行协同设计的架构师和工程师之外，承包商现在也可以使用这种能力。通过进行沉浸式设计评审，允许真实地进行模型演练，承包商可能捕捉在常规QA/QC流程中可能看不到的错误，并且可以向所有者和其他利益相关者开放这种能力。虽然个人协作很难被击败，但是加入VR中来自世界任何地方的多用户项目协调会议的选项肯定会向那些可能无法前往“大房间”共处设计协调会议的人提供更多的参与敞开大门。

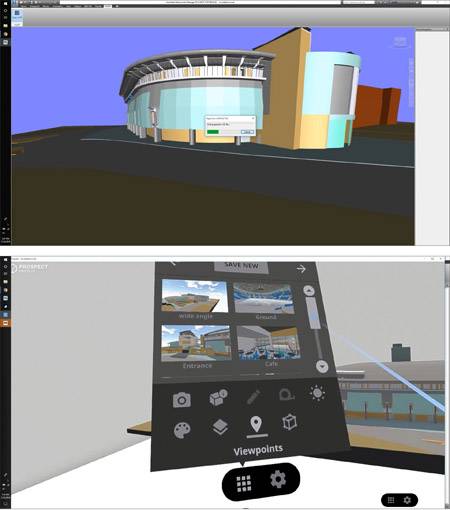

图7。新的IrISVR插件到NavigWorkS允许将模型导出到VR。如图所示，在IISVR的前景应用中，也可以导出它的观点并加以选择。

在去年的更新中，我们看到了2018年发布的Twinmotion的亮点，它是一个专门针对建筑、城市规划和美化专业人员的复杂可视化应用程序，用于创建高度真实感和逼真的渲染。其最强大的特性之一是它与ARCHICAD以及Autodesk Revit的直接同步能力，允许用户不仅导入BIM模型的几何形状，而且导入所有元素数据，包括它们的组织和层次结构（图8）。新的2019版本的Twitm议案，最近发布的Abv令使这个同步明显更快。它还包括许多新特性，包括交互式VR菜单、透视校正、方向罗盘、平行视图和测量工具（图9）。此外，它还包括对体积和材料的反射的优化渲染、白色模型渲染和场景照明选项，以及具有更多构造对象、装饰对象、PBR材料和标签的显著扩展的库。

图8 一个SARICAD模型的TWIN运动渲染。

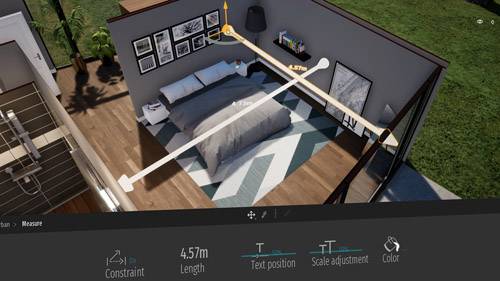

图9 新的测量工具TWIN 2019。

附加更新
AEC的另一个新伙伴关系来自Transoft Solutions公司，该公司为场地设计和土木工程（如环形交叉路口和十字路口）开发若干点解决方案，并为道路和场地设计提供更广泛的应用。尽管到目前为止，Transoft的应用程序主要与Autodesk产品合作，但它正在与Vectorworks建立新的合作伙伴关系，Vectorworks将AutoTURN技术与Vectorworks 2019新版本集成在一起。AutoTURN是分析道路和场地设计项目中车辆扫描路径的应用程序，包括交叉口、环形交叉口、公共汽车终端、装载舱、停车场等。不考虑设计是否能适应车辆的转弯路径。在过去，这是一个耗时的试错过程，但现在Vectorworks用户可以简单地将设计上传到AutoTURN.、选择车辆、执行模拟并将结果从Vectorworks会话内导出回他们的项目文件（图10）。

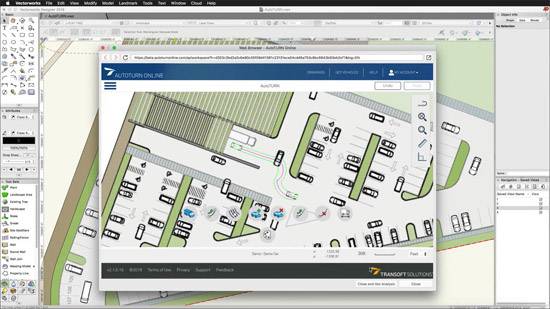

图10 在VoWorkWorkS停车场设计中，在线分析AutoTurn用于分析车辆的转向路径。

在我去年在GRAPHISOFT的KCC会议上展示的客户实现的文章中，我描述了dRofus在澳大利亚昆士兰的阳光海岸大学医院项目中的广泛使用，dRofus是空间规划和数据管理工具，现在是Nemetschek的一部分。新版本的dRofus刚刚发布，它进一步改进了与BIM工具的集成，支持链接和同步更多的ARCHICAD对象，支持使用热链接模块（HLM）的高级工作流，并引入了dRofus面板和自动同步在RITIT插件中的值（图11）。新版本的其他亮点包括改进了图形用户界面、导航、数据输入特性以及产品的桌面版本和在线版本之间的交互，使得更容易访问和更新项目信息。

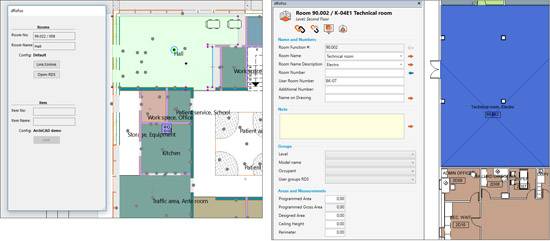

图11 改进了DROFUS与GraceCAD（左）和ReVIT（右）的集成。

在AEC的激光扫描领域，正在推出的新解决方案是位于爱尔兰都柏林的BIM&Scan有限公司的AutoCorr。目前处于beta模式，并计划在今年晚些时候发布，AutoCorr是一个基于云的验证软件，它将IFC格式的设计模型与用户指定公差内的点云进行比较，从而能够快速和准确地显示扫描和BIM模型在施工QA/QC过程中的应用超过指定公差的所有变化在结果输出文件中自动用红色高亮显示，而公差值内的扫描点根据其IFC类型进行彩色编码。（该颜色编码也允许软件用于IFC分类验证）。输出文件可以在设计创作和审查工具（如ARCHICAD、Revit、Navisworks等）中直接打开，然后与原始模型一起查看，以便进行直接比较和调查。即将到来的特性将允许输出文件以BCF格式导出，利用它自动突出显示相关对象并创建视点，让用户直接看到问题（图12）。

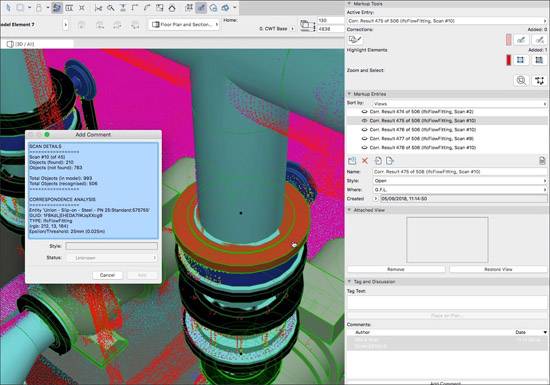

图12。BIM&Scan AutoCorr输出文件覆盖在设计模型上，为修复不满足指定公差的模型元素做准备。
回到BIM之前的世界，无论是对于那些仍然使用CAD的项目，还是对于那些喜欢SketchUp这样的3D设计解决方案的项目，一个新的解决方案“纯CAD或3D文件的BIMi.”可能是答案。它被称为bim..，可用于从纯3D和CAD模型构建、编辑和导出完整的BIM数据库，允许用户继续使用他们最喜欢的绘图软件，在设计和绘图过程中不受BIM因素的影响。可以将模型导入bim..的应用程序包括Sketchup、3DTurbo和Collada，或者OBJ、MTL和STL格式的文件。然后，用户可以构建或完成构建元素的BIM层次结构，并向BIM实体添加属性数据（图13）。由此产生的BIM项目可以使用IFC格式导出，从而可以成为更大的BIM工作流的一部分。目前bim..是一个Mac应用程序，来自iluac软件，一家法国公司，专注于开发CAD和AEC行业的建模和渲染开发包。

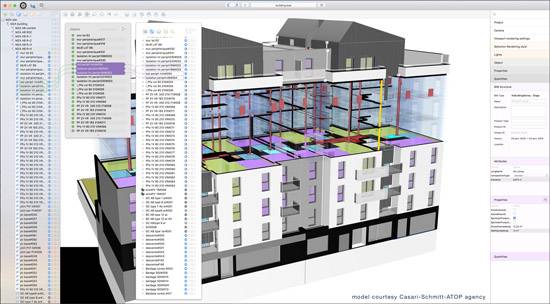

图13。在BIM.AIR中从导入的非BIM三维模型创建BIM数据库。
最后，我们有一家西班牙公司CYPE Software的协作解决方案，该公司致力于为AEC开发和分发工程和结构分析工具，其大多数用户位于南欧、拉丁美洲和非洲。除了自己的软件之外，CYPE软件还开发了一个协作平台BIMserver.center，用于集成一组OpenBIM应用程序，以更好地利用BIM互操作性的能力，并允许跨AEC工作流使用多个应用程序（图14）。虽然BIM服务器承载可在多个应用程序之间共享的BIM模型的概念并不新鲜，但该平台的特定目标是为小型开发人员提供可见性，这些小型开发人员可能具有使用开放格式的强大工具，但是没有销售这些工具的营销力量。更广泛的观众。此外，CYPE软件流行的国家的AEC用户可以访问更多数量的BIM应用程序，以满足他们的需求，这些需求在成本、标准、培训和咨询方面更适合他们。

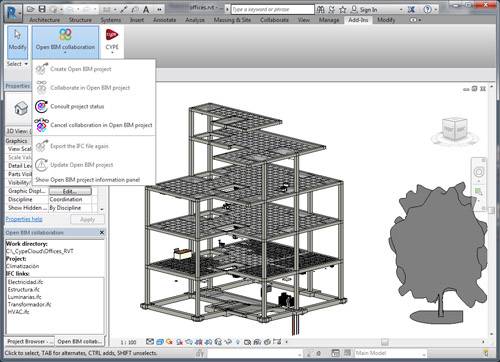

图14。CYPE的BIMserver.center包括用于Revit的开放BIM补充，允许将Revit模型发布到协作平台。
这是AEC技术更新的2018版。毋庸置疑，在AEC技术领域发生的事情比我在本文中了解或能够涵盖的更多，我期待着在今后的几个月和几年中继续学习和分享更多的发展。
