今天BIM界学啥都会的BIMer和大家一起探讨下“快速在Revit创建逼真的地形”
将Infraworks的地形模型导入Rhino和Revit,首先我们需要使用infraworks的模型生成器,选择需要导入的区域,生成之后的模型如下图:快速在Revit创建逼真的地形
之后将Inforworks的模型以FBX的格式导出,交互定义可以使用多边形

快速在Revit创建逼真的地形

快速在Revit创建逼真的地形
将导出的模型导入rhino中,模型看起来还是比较真实的

快速在Revit创建逼真的地形

快速在Revit创建逼真的地形

快速在Revit创建逼真的地形

接下来我们可以使用Rhino将上图的模型导出为DXF格式,或者使用Formlt导出为DXF格式也可。

   打开revit软件
导入CAD导入从Rhino或Formlt导出的DXF文件
快速在Revit创建逼真的地形
之后再体量与场地中选择地形表面,选择导入的DXF文件点击对勾默默等待吧
快速在Revit创建逼真的地形

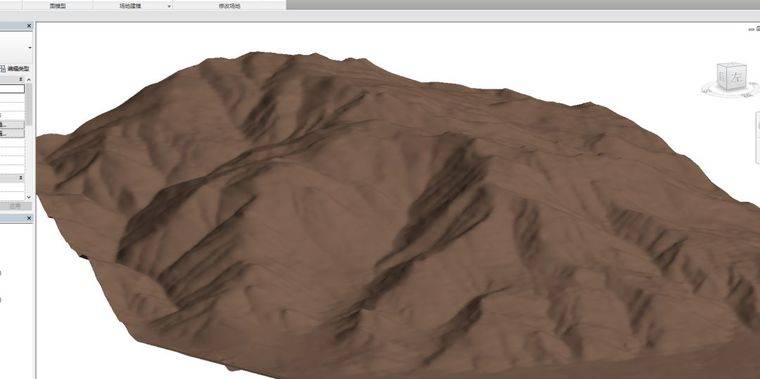

做出来的地形是这样的,纵享丝滑的感觉有木有

快速在Revit创建逼真的地形

快速在Revit创建逼真的地形

快速在Revit创建逼真的地形
