一、数据中心BIM设计案例



1、项目介绍



某数据中心项目园区由数据产业区、企业创业区和配套生活区组成,本期数据产业区项目按4栋数据机房、1栋总控中心进行规划建设,规划总建筑面积约为180,000㎡,其中数据机房约160,000㎡、总控中心约15,000㎡、连廊约1000㎡。IDC机柜数量超过20000个,机房等级满足国家A类标准/TierⅢ标准。



2、项目方案



(1)建立项目BIM标准体系



根据项目特点制定项目级BIM标准体系,建立一系列与BIM模式相适应的技术和管理标准,以及与之配套的实施指南与规范,保障BIM实施。



项目BIM标准体系表

类别

内容

BIM实施规划

项目级BIM实施纲领文件。

1、BIM实施目标2、BIM实施内容3、BIM实施流程4、BIM实施组织5、BIM实施标准6、BIM交付要求。

BIM技术标准

项目级BIM实施技术文件。

1、建筑系统构件划分2、BIM模型信息要求3、BIM模型规划标准4、BIM模型操作标准

BIM模型交付物内容、深度要求

项目级BIM实施技术文件。

方案设计、初步设计和施工图设计三个阶段,全专业BIM模型的交付内容和深度

BIM模型专业信息要求

项目级BIM实施技术文件。

方案设计、初步设计和施工图设计三个阶段,全专业BIM模型的专业信息的内容



(2)全专业协同设计建模



基于设计院BIM云协同平台,为本项目提供了一个数字化项目协同工作环境,包含了项目基本信息、项目组织结构、项目文档数据等基础数据。各个设计专业通过共享协同工作层的基础数据,实现基础数据的统一,开展全专业的协同设计建模工作。



各专业可基于统一的BIM模型随时获取所需的数据,实现并行的协同设计模式,改善各方的工作协调和数据交换方式。

全专业BIM模型整合



(3)模型关联自动出图



由BIM模型关联生成平立剖二维图纸以及材料表,这些文档之间是相互关联的,一处修改,处处更新。这种图模一致的BIM出图方式,能显著增强设计阶段图纸数据信息的可控性和准确性,高效准确。

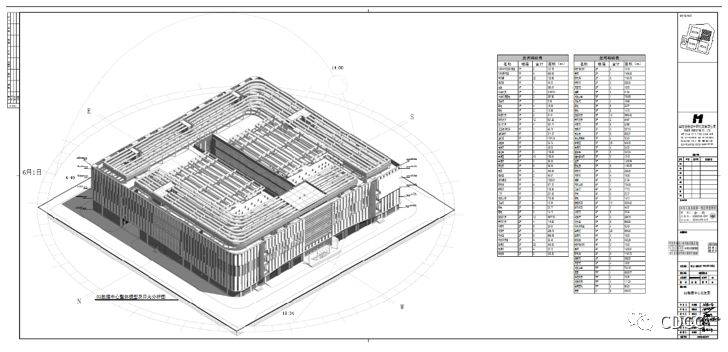

 BIM模型自动出图



3、项目成果



本项目设计全过程全专业采用BIM协同设计,建筑专业BIM出图率达到100%,机电专业BIM出图率达到70~80%。基于BIM模型的综合协调贯穿设计全过程,保障了设计阶段图纸数据的准确性。



二、数据中心BIM实施案例



1、项目介绍



某数据中心项目为综合楼建设项目。建筑面积约20,000平米,地上三层。综合楼为办公和机房一体化布局,首层为数据机房,建筑面积7,500平米。



2、项目方案



总包单位基于施工图模型,进行了联合BIM深化设计和BIM施工方案模拟,提前排除了大量安装问题,保障了施工安装进度、提高了工程建设效率。

设计施工模型→施工深化模型

施工深化模型→现场安装



3、项目成果



BIM技术在项目实施阶段的应用,提前排除了大量安装问题,保障了施工安装进度、提高了工程建设效率。



三、数据中心BIM运维案例



1、项目介绍



某银行数据中心项目,采用了“两地三中心”灾备体系架构,通过新建低碳数据中心机房,形成了高可用的IT基础服务支撑架构。



2、项目方案



(1)BIM与GIS技术结合



通过BIM+GIS技术,将不同地域的多个数据中心串联起来,集中展示,总览数据机房所处的地理环境以及机房信息。

BIM+GIS平台示例



(2)数据中心机房运维管控



BIM运维管理平台主要业务功能如下:

BIM运维管理平台功能列表

功能

内容

基础设施监控

动力监控

高低压配电监控/UPS监控/蓄电池监测

环境监控

精密空调监控/新风监控/温湿度监控/漏水监控

安防监控

消防监控/视频监控/门禁监控

管线管理

端口管理/管线信息/链路管理

容量管理

电力容量管理/制冷容量管理/物理空间容量管理/承重容量管理

能耗管理

能耗监控/能耗分析/配电优化策略/能耗指标管理

资产管理

资产新增管理/资产调拨管理/资产报废管理/资产可视化

运维管理

知识库管理/备品备件管理/服务商管理/日常维护管理

智能分析

数据挖掘/数据管理/数据分析

系统管理

组织结构管理/用户信息管理/系统权限管理



该项目在业务需求满足上,又可以体现为:

  • 单层总览

分楼层的对机房详细信息进行展示,包括机房的设计图纸、管路空间、结构等BIM信息,动环信息、容量信息,并对每部分提供更细化的独立业务看板。



  • 空间数据

通过BIM模型对楼层信息进行展示,并对该楼层的关键数据指标通过统计分析后,以图形的方式呈现,帮助用户快速掌握楼层信息(空间数据、设备分类、设备信息)。



  • 管路信息

通过空间数据、颜色、资产信息方式,对管路信息进行展现,可以对其它结构信息进行隐藏,突出显示关注内容。



  • 容量信息

在BIM的模型上,通过运行数据的分析和计算,使用不同的颜色,对机柜容量使用情况进行标识,辅助用户进行设备进行维护。



  • 配电信息

对机房的供配电设备、实时数据及回路进行监控。



  • 商业智能

基于BI分析平台,结合企业运营管理需要,提供数据分析、结果呈现、报表生成。



3、项目成果



该项目在运维阶段,基于BIM运维模型,利用BIM运维管理平台,实现了对设备的监控、预警、报警、巡检等日常业务,缩减了运维工作量,提高了工作效率,节约了运维成本。

(本文节选自《数据中心BIM技术白皮书》)
