获奖项目名称

BIM技术在东濠涌深层排水隧道工程中的应用

获奖等级

一等奖
参赛单位名称

广州市市政工程设计研究总院有限公司

单位简介
我院作为国内老牌的市政工程勘察设计企业,现有员工900多人,具备雄厚的研发、咨询和勘察设计等综合实力。多年来先后在广东省及全国范围内完成市政工程勘察设计3000余项,其中400多项工程获国家、省、部、市级奖项。其中许多项目是国内首次开展的市政工程类项目,如国内第一条高架桥-广州人民路高架桥、国内第一座全互通立交-广州区庄互通立交、国内第一座地埋式净水厂-广州京溪净水厂等。


项目简介
广州市深层隧道排水系统-东濠涌试验段工程是我院设计的国内首个深层隧道排水工程,属于广州市规划的深层排水隧道工程中的重要组成部分。工程总投资7.7亿元,主隧道直径为6米,至北向南敷设于东濠涌地下30多米深,全长1.7公里,末端设置一座提升泵站。工程目的是全面提高越秀老城区的东濠涌流域截污能力和排涝能力,减少溢流污染,减少区域水浸风险,提高流域水质环境和排水标准。

BIM技术应用情况

本项目为国内首次开展深层隧道排水系统的全生命周期BIM技术应用,项目以广州东濠涌深层隧道排水系统工程为依托,深入开展了项目BIM模型的创建及其在设计、施工、运维等全生命周期中的应用实践和研究:制定了完整的项目建模流程和标准,创建了东濠涌深层隧道排水系统模型、设备族库、项目模板等,探索出了BIM培训视频技术在项目设计、施工、运维管养等全生命周期各个阶段中的应用点及对应的应用方法,最终帮助项目实现提高设计质量、减少施工变更、优化施工方案、方便运维管养的目标,为今后类似深层隧道排水系统的BIM技术应用起到典型示范作用。


BIM技术应用亮点
展示方面结合后期制作软件实现效果图的快速制作,创建了项目内外部三维漫游动画,结合3DsMax制作了影片级水流仿真模拟,方便对项目方案进行全方位展示。

设计阶段结合多种应用软件开展了结构分析、CFD分析、绿建分析等应用;进行了多专业协同检查和三维可视化校核,减少了大量设计变更;实现了快速出二维图、工程量自动统计等功能,提高设计质量和效率。

施工阶段利用BIM技术对施工方案进行了深化;实现了不同施工阶段方案快速展示和工程量自动统计;开展了4D施工模拟,优化施工顺序、合理安排工期。

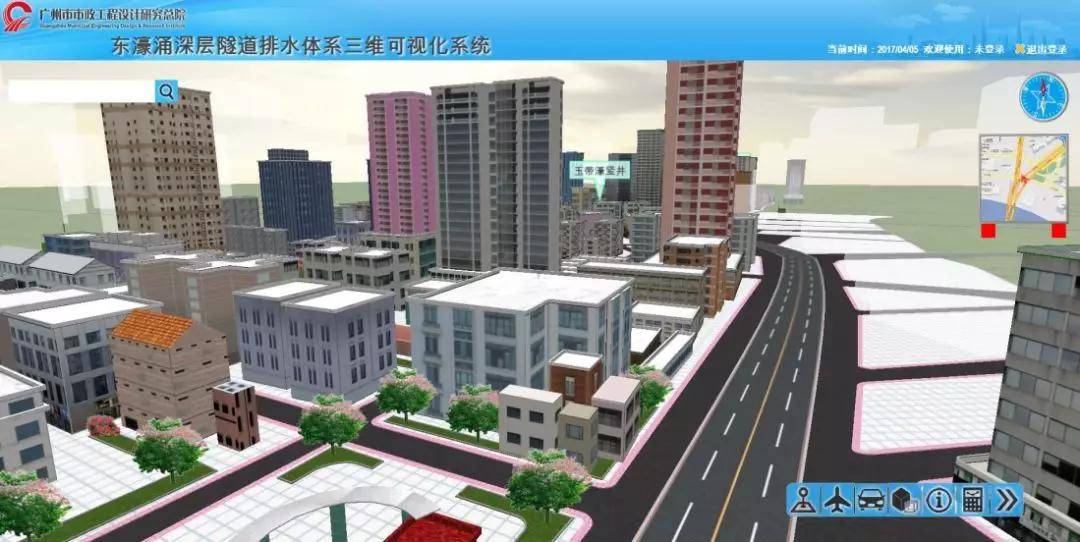

运维阶段开展了竖井内部应急疏散仿真模拟,为制定应急预案提供科学依据;开发了一套在Web环境下的交互式三维管理和展示平台,实现了信息查询、数据库管理、动画展示、场景交互式操作、实时数据反馈与统计、实时视频监控等功能。
